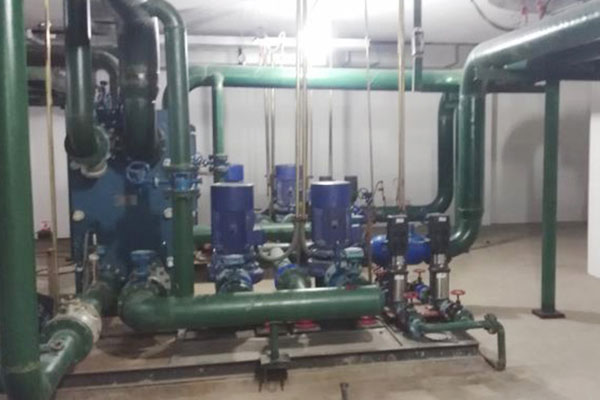

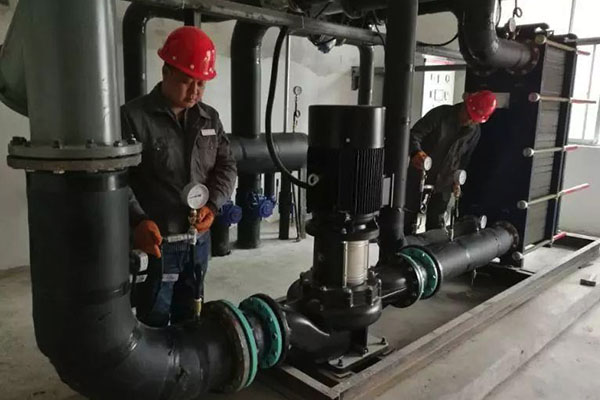

換熱站自控系統構造比較復雜，它的運行一般是通過軟件進行的。那么，這一系統具體的結構組成是怎樣的呢?為了方便用戶的使用，下面禾邦PLC控制柜廠家就為您說明下這方面的內容，工作人員可以參考后運用。

該系統是現場實時測量系統和遠程監控系統，測量數據的處理和控制算法是基于數字計算。與大多數計算機化監視系統一樣，主機部分由傳感器、現場收集模塊、GPRS模塊和產業平板電腦、主計算機、遠程監視中*心等構成。

1﹑工業平板電腦﹑主控計算機：

(1)控制計算機的工作過程由預先制作的軟件決定，通常的儀表由電子邏輯電路或其他的機械硬件邏輯實現，控制管理功能是由軟件實現還是由硬件實現，是計算機控制和通常的儀表控制的主要不同。

(2)換熱站自控系統運行由vc編寫的程序，輸入信號通過數據總線直接連接到計算機輸入端口，實現了數據采集和控制管理保護功能，代替了由獨立的單回路控制或保護電路組成的傳統儀表控制器，使主控計算機可以綜合考慮控制對象的參數，并對其進行系統的控制、保護和管理。

(3)工業平板電腦便攜、簡單、實用，經常被用于工業領域。內置WinCE,Linux嵌入式操作系統，性能穩定，抗溫，抗濕，抗干擾能力強。帶觸摸屏、觸摸操作、自主運行、實時顯示監視。

2﹑傳感器

傳感器感知需要監測和控制的各種物理量，并將它們作為電信號發送到計算機上，即主機的眼睛。該系統通過電壓、開關信號等將各種參數的狀態傳輸到現場模塊，主要包括溫度傳感器、壓力傳感器、液位傳感器和電流傳感器。

3﹑現場模塊

采用TPD-DAM3046系列現場模塊完成數據采集和控制信號傳輸到執行器，然后通過RS485通信模式轉換到TPD-DAM3210轉換模塊，轉換成可與計算機串口連接的RS232通信模式。

4﹑執行器

各種開關和閥門都可以直接由計算機控制，計算機通過調執行機構實現控制功能，相當于主機的手腳。換熱站自控系統控制器通過現場模塊的兩類輸出通道與執行器連接：

(1)開關量輸出通道(DO)。它可以通過控制軟件將輸出通道設置為高頻或低頻，繼電器或其他開關部件可以由驅動電路驅動。

(2)仿真量輸出信道(AO)。輸出的信號是0~10V的電壓，其值的大小由控制軟件決定，在計算機內處理的信號全部是開閉量信號，因此該連續變化的模擬量信號由數模轉換電路(D/A)生成。

5、GPRS模塊

(1)概述:GPRS是通用分組無線服務(GeneralPacketRadioService)的英文縮寫，是現有GSM系統發展的新承載服務，旨在為GSM用戶提供分組形式的數據服務。

(2)GPRS模塊通過串口連接到平板電腦或主機。在對GPRS通信模塊進行配置時預先輸入數據中*心的固定IP地址、采集數據命令，采集時間間隔等必要參數，同時，也可以遠程設置相關參數。GPRS通信模塊從控制器接收數據，然后將這些數據發送到先前配置的IP地址網絡服務器并通過端口映射轉發給服務器。GPRS發送數據的過程是：數據發送到中國移動GPRS網絡，然后通過互聯網，在數據中*心通過接入專線或寬帶撥號網絡服務器接收，接收服務器完成數據處理、編寫庫、轉發一系列工作。

關于換熱站自控系統的相關內容就為大家介紹到這里了，技術人員如果沒有充分掌握使用的方法，不了解的話，不要使用，以免操作不當，導致設備出現問題，影響后期的工作。相關人員也可以參考上述內容展開對系統的運用。
