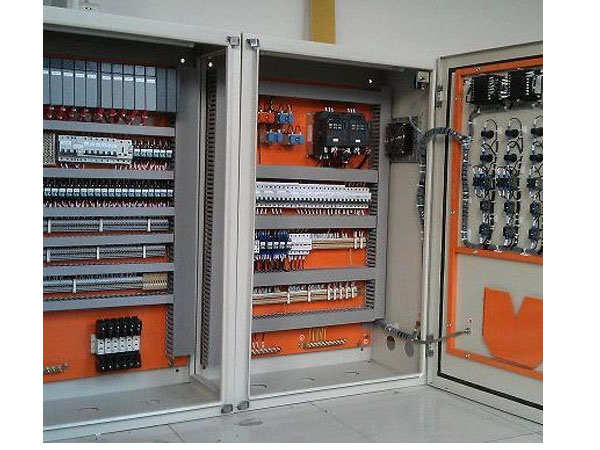

濟南PLC控制柜已經逐漸的走進了人們的生活當中，應用十分廣泛，今天PLC控制柜廠家--禾邦在這里為大家說一說PLC控制柜的安裝環境和安裝過程，感興趣的朋友可以一起來了解一下。

濟南PLC控制柜的安裝環境與使用要求

1.每個PLC控制柜要有20%的預留空間，為了在需要增加元器件時方便些，PLC控制柜的機構與全部內部連線滿足IEC標準，全部機柜裝配完核，全部電氣工作滿足電氣規范的應用要求;

2.供電電源:DC直流24V兩相交流220V, 50HZ;

3.安裝地點的環境溫度:0到50攝氏度;

4.安裝地點的相對濕度:空氣的相對濕度<85%無凝露;

5.控制柜安裝地點無劇烈振動，振幅不超過1mm;

6.PLC控制柜安放傾斜度不大于5度，海拔不超過1000m;

7.控制柜安裝地點不可有腐蝕性介質和爆炸危險介質;

8.PLC控制柜外殼良好的接地保護，接地電阻小于4歐姆;

9.控制柜按一定容量與工作制設計，禁止用于設計外的其他場合。

濟南PLC控制柜的安裝過程

1.現實按照客戶提供的單子找出所要求的PLC控制柜，拿出里面的鋼板。

2.鋼板拿出后放到先前準備好的地方平放。

3.鋼板放平穩后根據客戶的材料清單找出相應的元器件，一般PLC控制柜的元器件有開關電源、溫控器、控制開關、接觸器、缺相保護、繼電器等常用器件，這些即為標準的系統控制柜的組成了，此外，還是會存在著某些非標的控制柜這里就不進行詳細介紹了。

4.材料元件取完后就可以按照工程師所畫的布置圖所標出的尺寸進行定距離了，接著按照接線所要求的線直徑?jīng)Q定放置線的線槽大小。

5.按照尺寸切割好線槽與放置元器件的導軌之后，標出標記，接著用4mm2的手槍鉆打好孔。

6.打好孔后，利用無繩槍把線槽與導軌根據開始時的孔位用螺釘固定好。

7.固定好線槽與導軌后，根據布置圖把元器件放好。

8.放好元器件后，還需要做檢查這項重要的工作，排好后，再次按照料單逐一檢查全部元器件的規格、型號、數量，另外放置的位置是否與排版布置圖相同，若是不同，就需耍重新排，若是相同，即可進行接線了。

9.板子完成后，接著就接線了，接線有著自身的規范。

10.板子接好線后，然后進柜。

11.進柜后，對PLC控制柜中的一些面板上的線也要接好，如CU352的線或風扇以及燈的線都要接好。

12.全部先都接好后，接著用與線槽對應的蓋板把線掩蓋在線槽內，使得整體整齊美觀。

濟南PLC控制柜的內部結構還是比較復雜的，所以大家在安裝時一定要慎重，首先要把內部結構給理清楚才行。
