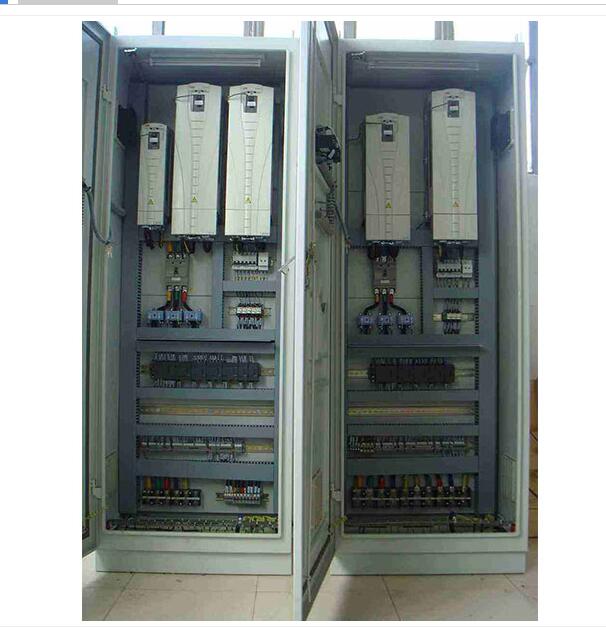

變頻柜由內置變頻器和外部控制、保護、顯示等電氣元件及柜體組成，它是一種用于三相交流電動機(包括風機和水泵)變頻調速的交流傳動裝置和節能裝置。變頻調速柜用于電力、冶金、煤炭、建材等行業的電力設備控制。讓我們一起來了解一下它的尺寸和設計要點。

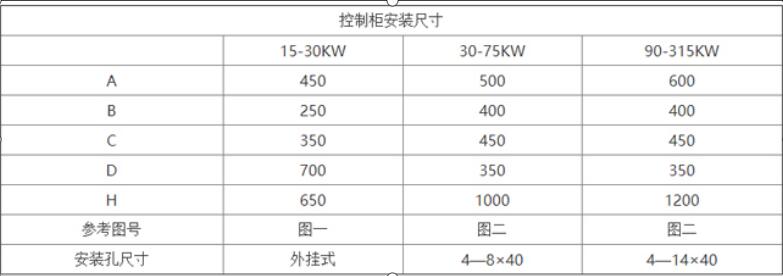

　　1、變頻器控制柜尺寸

　　2、變頻調速柜適用范圍

　　變頻調速柜用于電力、冶金、煤炭、建材等行業的電力設備控制。

　　3、變頻調速柜特性

　　(1)變頻控制柜采用高性能進口變頻器和先進的數字微機控制技術，自動化程度高。可實現定壓變量、多定壓變量、變壓變量、多種控制方式、多種啟停方式，壓力穩定，精度≤±1%;

　　(2)節能效果顯著，節能率可達20%～50%;

　　(3)微機控制可實現多臺水泵變頻軟啟動，無沖擊電流，機械沖擊磨損小，延長設備使用壽命，提高系統穩定性，減少對電網的沖擊;

　　(4)設備中多臺泵可實現循環啟動運行，可平衡各泵的工作量，進一步延長泵的使用壽命;

　　(5)微機控制器功能強大，系統設計和配置靈活。可根據需要設置多達6臺主泵和2臺輔助泵的控制系統;

　　(6)適用于所有電壓等級的高低壓。

　　4、變頻柜的主要性能

　　(1)變頻控制柜具有完善的故障自檢和自處理功能;

　　(2)可自行診斷過電壓、欠電壓、過電流、過載、斷相、短路、過熱、逆變器故障;

　　(3)及時發出聲光信號，儲存異常情況，以便維修分析;

　　(4)全數字智能微機控制，可根據具體情況修改運行參數;

　　(5)變頻調速柜可根據用戶需要增加各種功能。

　　A、一套多個水位控制接口，可同時控制多個水位信號，具有斷水保護功能。

　　B、設置定時啟停程序。

　　C、預留遠程控制接口，實現對設備的集中監控和管理(用戶可選擇)。

　　D人機界面配置(用戶可選)。

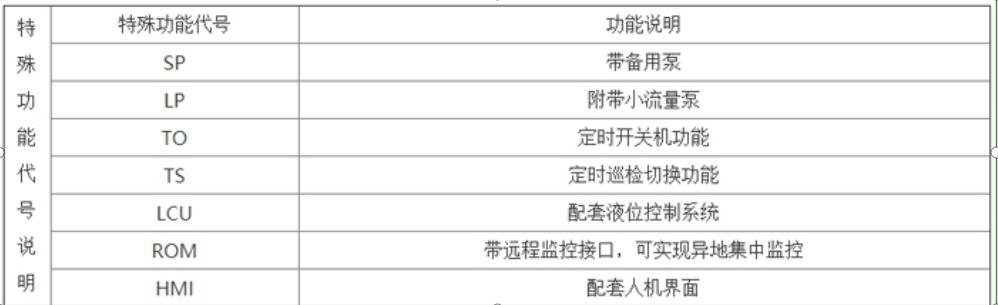

　　5、變頻柜的選型

　　P為家用，C為空調，X為消防，XP為消防噴頭，GP為工業高壓變頻器。

　　6、變頻調速柜尺寸

　　外形尺寸mm(寬x高x深)=600x900x250(一對二)

　　700“1800”400(一臺拖拉機帶多個單元)

　　注：15kw以上柜視功率和泵數而定。

　　由于變頻柜的工作中的整流和變頻，在變頻器周圍會產生大量的干擾電磁波，所以整個設備在使用的時候，應做好防護工作，不要影響其他的工作。
