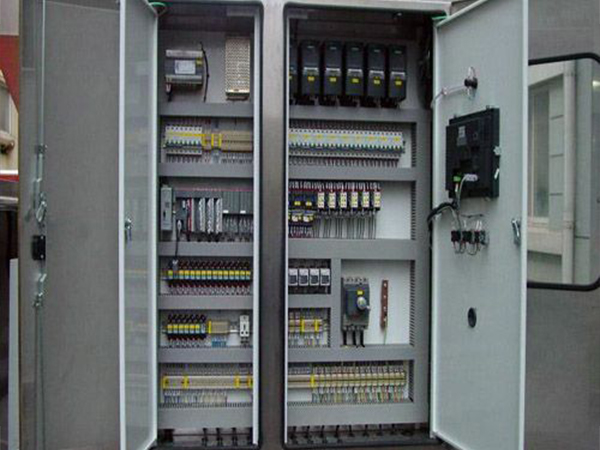

PLC控制柜設計投入生產時，需要遵守PLC控制柜的接線規范。由于在PLC控制柜的生產過程中很少接觸電源接線，本文章將介紹PLC控制柜控制接線與通訊接線的規范以及接線過程中的一些注意事項。

　　PLC控制柜的控制接線規范

　　控制線路規范

　　控制接線通常為控制電路接線，跨接接線需根據PLC控制柜接線規范中設計的圖紙進行。控制接線的連接過程包括螺栓連接、插入式、焊接等接線方式。控制接線應保證線路的牢固性和可靠性，線束應水平和垂直，同一合同中相同部件的接線方式應一致。這樣它就會顯得清晰、整潔、美麗。

　　控制線路的注意事項

　　1.接線應遠離電弧部件，不得影響電器的運行。

　　2.盡量不要在所有連接導線的中間有一個連接器，不要在每個接線點處連接兩條導線。

　　3.控制接線不得與電源線重疊錯開。

　　PLC控制柜的通信接線規范

　　通信線路規范

　　通信布線主要分為DP插頭的生產和部分PLC、觸摸屏等通信設備的布線。如果接線未按要求進行，則通信可能會中斷、不穩定或無法通信。

　　通信線路的注意事項

　　1.接線牢固。如果接線不牢固，可能存在虛擬連接，這將導致通信中斷和不穩定。

　　2.接線正確。例如，西門子PLC和昆侖在國家觸摸屏上的連接是38對應78。如果接線不按要求進行，將導致通信故障。

　　3.注意屏蔽和接地的處理。我個人認為屏蔽層的處理非常重要。例如，在制作DP插頭時，編織屏蔽帶需要準確放置在金屬導向裝置上，以確保通信的穩定性。

　　布線是所有PLC控制柜生產中的重要環節。接線中的任何錯誤都會影響整個控制設備和控制系統的運行。因此，無論是布線圖的設計還是現場布線的制作都需要符合PLC控制柜的布線規范和相關注意事項。
