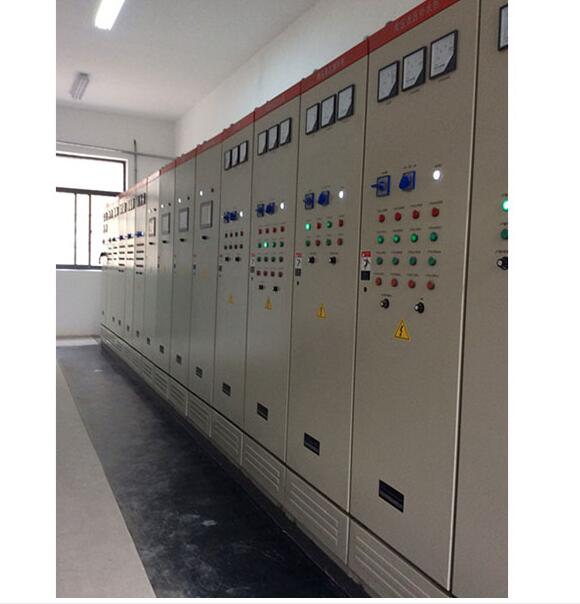

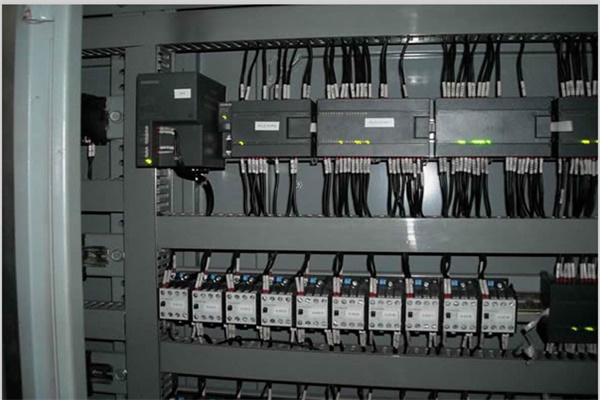

換熱站控制柜的定義

　　用于改變加熱介質類型、改變加熱介質參數、分布、控制和測量以及向用戶供熱的設施。

　　一般應不少于2臺換熱器服務于同一區域，一般采用統一規格。當其中一臺停止工作時，其他換熱器的換熱能力應滿足采暖空調系統負荷的70%。

　　熱電廠產生的蒸汽通過管網輸送至熱交換站，送至熱交換器與冷介質(水)進行充分的熱交換，蒸汽形成的冷凝水通過疏水閥收集在冷凝罐中，循環泵的水在熱交換器中與蒸汽進行熱交換后進入供熱管網，管網返回的水由回水箱收集，然后通過除污器進入循環泵進行下一個循環。補給泵及時補充因管網泄漏等原因損失的水量。從而保持一定的壓力，形成經濟穩定的運行狀態。控制臺通過各種傳感器監控設備的運行，隨時了解換熱站的進展情況，并做出相應的處理。

　　由熱水鍋爐產生。C的高溫水與首站一次網高溫回水干管輸送的水進行換熱，加熱至110。c通過一次網高溫水的主供水管道循環至所有集中和分散換熱站，經換熱器加熱后通過一次網高溫水的主回水管道流回站內。

　　換熱站的運行和停車？

　　01、啟動系統前檢查

　　1、加熱介質系統

　　蒸汽系統

　　(1)減壓閥兩側的蒸汽閥打開，旁通閥關閉

　　(2)主蒸汽管道疏水閥兩側閥門開啟，旁通閥關閉

　　(3)主蒸汽管道減壓閥前的壓力表、溫度計、壓力表完好。如有損壞，應在啟動蒸汽系統前及時修復。

　　(4)將減壓閥前面和主蒸汽管道上的壓力表開關置于打開位置

　　高溫水系統

　　(1)高溫水金觸總閥關閉

　　(2)關閉換熱器的高溫水金接觸閥

　　(3)檢查高溫水管路上的壓力表和溫度計是否完好

　　2二次網循環水系統檢查

　　(1)每個止回閥的安裝方向是否正確

　　(2)打開水泵出口閥，關閉出口閥

　　(3)集水箱和管道上的壓力表和溫度計完好

　　3、檢查供水和回水系統

　　打開吸塵器兩側的閥門

　　主供水管和回水管上的壓力表和溫度計是否完好，閥門是否靈活

　　去污裝置排放污水和排出空氣。

　　4、檢查供水系統

　　化妝箱裝滿水了嗎

　　補給罐入口閥全部關閉

　　補給泵入口閥全部打開，出口閥全部關閉

　　補給泵出口止回閥安裝正確

　　5、電機水泵檢查

　　水泵、電機地腳螺栓無松動，電機接地良好，有防護罩

　　移動時，應輕松無摩擦

　　每個閥門開關都很靈活，易于使用

　　觀察各電機吸力側無雜物，測量絕緣良好后送電

　　02、系統注水

　　1、打開二次側管網循環水系統各閥門，確保二次側管網循環水系統暢通

　　2、打開補給泵，逐漸打開補給泵出口閥向系統注水，系統內水壓為2.0kg|Cm2

　　3、打開補給罐進水閥，保持補給泵入口處補給罐內水位不低于30-50厘米

　　4、通知供暖用戶釋放系統內的空氣，包括室內散熱器，放棄后及時關閉氣閥。

　　5、當換熱站控制柜系統充水達到設計操作壓力后，停止水泵，系統內部壓力不應下降(否則應找到泄漏點)
