大家知道該如何看PLC圖紙嗎?它的類型那么多，又該如何選擇一款合適的呢?可能有很多人對此并不是很了解，為了幫大家解決這些難題，下面PLC控制柜廠家就為您介紹下具體的選擇方法，以供大家參考，不清楚的用戶可以參考后進行操作。

首先我們先來看看，究竟該如何看圖紙：

PLC圖紙在電器配件中繼按鈕和其他符號上作了標記，與內柜中的電器相比，這兩個符號相對應，易于找到。從PLC接線點的號碼管上也能查找，與之連接的各元件。

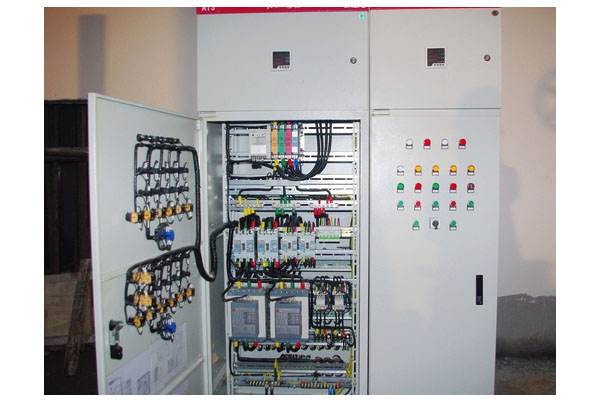

電盤的大小須根據電氣部件的數量、大小來決定。PLC控制柜廠家通常是為用戶定制而不是提供固定大小的標準柜。

1、例如，你有一個中型的PLC，一定數量的繼電器和電器部件，這些設備在選擇中，制造商會給你一個樣本，并描述形狀，所以你可以在圖紙上布局，然后確定柜子的大小。

2、柜子的內部布局當然也有要求：在這方面，更多地審視國家標準，如《電氣裝置安裝工程盤柜二次結線施工與驗收規范》等，如果磁盤上有弱電和強電，應分開，可上下或左右。電氣順序一般是空開-接觸器-熱保護繼電器從上到下依次配置。控制部PLC通常位于中間或zui上部。又比如，標準要求匯線槽與元件的距離不小于50mm等等。

3、還有一個問題，就是PLC是需要軟件編程的，這個也需要學習，如何根據控制系統的要求編制合理、安全的控制程序，不同廠家生產的PLC都自帶編程軟件。

那么，該如何選擇合適的類型呢?

1、基于PLC構成的單機系統

該系統以單體生產線或生產線為對象，控制器由單一的PLC構成，一般不需要與其他的PLC或計算機進行通信。但是，設計者還需要考慮將來是否連接，如果是這樣的話，就應該選擇具有通信功能的PLC。

2、基于PLC的集中控制系統

該系統的被控對象通常由多臺機器或多條管道組成。系統的控制單元由一個可編程控制器組成，每個PLC都與PLC指定的I≤O相連。使用PLC控制，因此被控制對象之間的數據和狀態不需要其他通信線路。但是，如果PLC出現故障，整個系統將停止工作。PLC控制柜廠家對于大型集中控制系統，通常采用冗余系統來克服上述缺點。

3、基于PLC的集散控制系統

在這種系統中，通常有許多受控物體，它們分布在廣泛的范圍內，彼此相距甚遠，并且經常在受控物體之間交換數據和信息。該系統的控制器由多個具有通信功能的PLC組成。系統上位機可采用PLC或工控機。作為一種控制設備，plc在控制系統的構建上有其局限性，主要是因為它不能進行復雜的操作，不能實時顯示各種圖形，不能保存大量的歷史數據，不能顯示漢字和打印漢語語句，沒有良好的接口。我們選擇計算機來彌補這些缺點。上位機完成監控數據的存儲、處理和輸出，動態模擬顯示，以圖形或表格的形式分析限值或報警信息，驅動打印機實時打印各種圖表。

PLC控制柜廠家關于設備的選擇和圖紙查看的相關內容就為大家介紹到這里了，為了提高設備的利用率，用戶可以參考相應的內容展開對設備的運用，不了解該怎么查看圖紙的話，可以參考上述內容操作，從而提高工作效率，更好的展開控制。如果您想要了解更多內容，歡迎繼續關注我們的網站。
