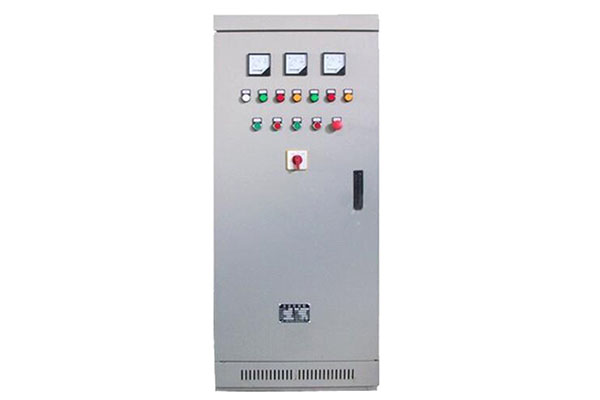

PLC控制柜這一設備一般是應用在工業領域中，只要是跟控制有關，我們基本都能看到它的身影。但是消費者也面臨一個問題，那就是該如何選擇合適的類型呢?畢竟市場上這類產品有很多。下面禾邦PLC控制柜廠家就詳細為您介紹下這方面的內容，以供大家參考。

1.柜型的選擇

適用于加入PLC的柜型，通常選擇固定柜，不宜選GGD柜、固定分割柜、抽屜柜。因為PLC柜內元件基本.上為整板安裝，如果采用了柜門分割的柜型，不便于安裝和調試。如果需要選擇GGD機柜，則須進行非標準設計，使儀表門、前門和下通風門座整體成為門，拆下機柜框架前后的橫梁，以便于安裝和維護。

2、柜體通風系統設計

PLC控制柜箱體通風方案是下送風上出風的形式，后不進風孔。進、出風口分別裝1個通風過濾器來防塵，外形尺寸320mmx320mm,進出風面積約008平米。由于PLC柜內部元件散熱較少，采用自然對流方式，若要加快風速，可以在門板上半部出口過濾器上，安裝軸向風扇，出氣，柜頂蓋無通風孔，安裝無孔。

3、行線槽規格的選擇

行線槽的規格有很多，常用的行線槽寬度為25mm、40mm、60mm、80mm、100mm,高度為40mm.60mm、80mm、100mm，顏色建議選擇灰色。選擇配線槽的原則是，通過該配線槽的線的體積之和(包括絕緣層)為配線槽電容的百分之八十左右，因此選擇配線槽的尺寸，其余的空間便于配線的散熱。在計算中，截面的關系，即線的截面之和(包括絕緣層)為溝截面的百分之八十左右。

4、元器件布置的原則

PLC控制柜內元器件布置，一般是從上到下，從左向右。易于操作和維護、常常操作或維護的部件應安裝在更易于接近的位置，從高度，盡可能在地面400毫米至1800毫米高度。零件較多時，考慮將不怎么操作的零件安裝在機柜高度2000mm左右的位置，底部零件的安裝位置不到地面200mm以下的話，現場無法接線。布置時避免線在線槽內反復繞，注意節約成本。

5、柜內布置及結構設計

根據以上布置原則，結合原理圖和分柜清單，繪制柜內布置圖。柜體、元器件、線槽等輔助材料，采用zui大外形尺寸，須以1∶1的比率繪制。繪圖完成后，根據部件的位置和安裝方式，進行了安裝板的結構設計，安裝板材料通常涂覆鋁鋅板，厚度為2.0mm×3.0mm。

上述幾點是基本的選擇方法，具體的該如何選擇設計，要根據自己的工作需求來進行，從而方便控制，提高PLC控制柜的利用率。如果您想要了解更多關于設備的內容，歡迎繼續關注我們的網站。
