PLC控制柜內的元器件的擺放一般要遵循一定的原則，其布線也要按照特定的要求進行，以免因歸置不當影響正常使用，下面PLC控制柜廠家就為大家簡單介紹一下，控制柜內部歸置時要滿足的要求。

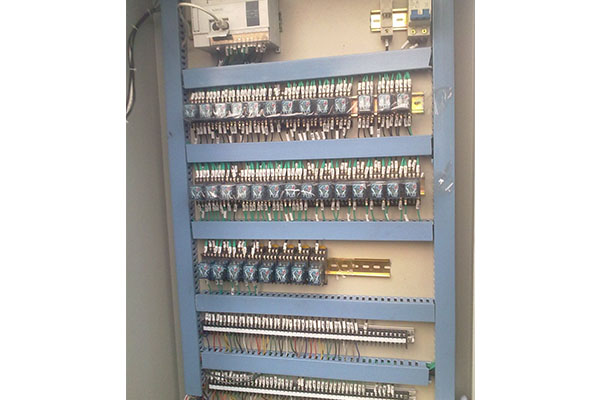

元器件的布置，一般是從上到下，從左到右，以便于操作和維護：

1.電源的布置。電源不需要經常維護，是發熱元器件，布置在便于散熱的位置，一般布置于柜內上部。

2.PLC：模塊是PLC系統的主要部件，需要經常維護調試，應安裝在方便操作的位置。安裝時從左到右排，便于擴展。

3.斷路器的布置：控制柜中斷路器安裝高度以方便操作為宜，周圍不要有妨礙操作的器件，安裝時也是從左到右排列。

4.繼電器和端子：繼電器和端子一般布置在柜子下部或柜后，端子排優先縱向排列，內部線和外部線的線槽盡量分開。

另外在進行布線時，也要注意方法：

1、開關設備等元器件的端子應安裝在PLC控制柜的側面，如有熔斷器等設備,應以熔斷器的底座為中。

2、各元器件應先布局，后安裝。保證安裝整齊、有序、美觀。

3、當有需要緊固的元器件，應適當用力，切記用蠻力緊固，不同的元器件緊固力度不同，使用帶力矩扳手緊固效果更好。

4、設備主線路與控制線路要分清，布線應盡可能節省柜內空間，采用更好的布線通道。

5、布線時應均勻平鋪在導線槽內，導線嚴禁出槽。

6、當導線處于同一個平面時，位置應保持統一，不能相互交叉。若一定相互交叉，導線應在端子引出，前提是線路一定要合理。

7、布線截取更好的長度的導線，當有已損壞導線時應及時處理嚴禁使用。

8、本著控制電路先接，主電路后接地原則，有計劃的進行布線，本著不影響后續工作為主。

9、 打印線號時要確保每一條導線套入想對應線碼。

10、導線與端子連接時應壓接牢固，并用扭矩扳手測出相應力矩，切記不要露銅。

11、每個元器件在連接導線時同一接口不能超過兩根導線，如需多個接口，需經過端子，再引出導線，每個端子僅允許接一根導線。

一般PLC控制柜的元器件的布置位置和布線要求要符合使用者的習慣，這樣一來在工作中不至于出現手足無措，不知道該如何進行使用和日常檢查。
