PLC控制柜在我們的生活中有著重要的應用，不過在一些溫度比較高的地方需要采用一些降溫的措施，那么PLC控制柜應該如何正確的選擇適合的控制柜冷卻器型號呢。

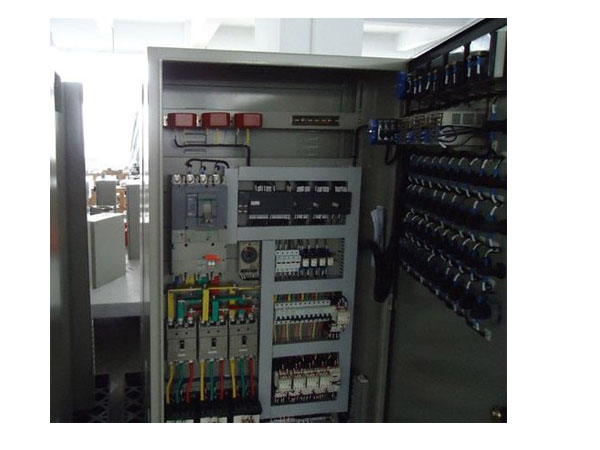

PLC控制柜使用條件和環境

廠房內環境溫度：55～60攝氏度。

PLC控制柜外形尺寸：長800mm×寬600mm×高2000mm。

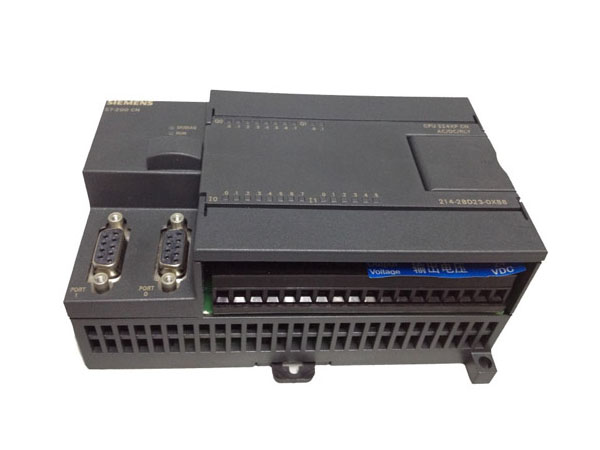

PLC模塊要求工作運行環境：水平安裝0°～55°C，相對濕度95%，不結露。

柜內電氣總功率：550W。

根據控制柜內電氣設備的耗電總功率，按15%的發熱量計算出總發熱功率。2）根據控制柜的安 全運行要求溫度，計算出控制柜表面積（不含底部），依照歷年高的環境溫度，這算出控制柜在環境溫度下的吸熱量。3）將上述的發熱、吸熱的總熱量得出后，計算出控制柜內目標溫度的制冷量，對型號表按照溫降下限，來選定控制柜冷卻器型號。終選定美國EXAIR型號：4240系列，制冷量2800Btu/hr。

安裝調試

把控制柜冷卻器安裝在機柜的頂部，能有效地阻止現場環境對設備的污染，使PLC系統更加穩定的工作。

在PIC控制柜頂部開一個29mm的圓孔，安裝固定好后，從氣源管路用φ8不銹鋼鋼管引來壓力0.7～1MPa壓力的儀表空氣進行連接，在壓縮空氣引入后，機柜控制柜冷卻器就會工作，氣源管安裝一個氣源閥，能有效的控制機柜在不同季節對冷卻氣量的需求，從而能有效的調節控制箱內溫度，也能節約部分能耗。

機箱冷卻器投用工作后，高速氣流的80%流量被轉換成為低溫冷氣體，去和機柜內每分鐘所產生的熱量進行換熱，PLC控制柜內溫度達到一個平衡點。從而實現控制箱內無死角的冷卻效果，同時確保了控制柜的可靠運行。

使用后效果明顯，原控制柜內溫度由65℃降為30℃左右，PLC控制柜內保持正壓，阻擋外部污染物的侵入，為PLC運行提供良好的環境。

不足之處：

1）氣源壓力需要保持在0.7Mpa以上，壓力過低制冷效果不明顯。

2）沒有安裝空氣過濾器（10μm），氣源出現異常時不能保證干凈干燥。

3）冷卻器不能溫降過低，會造成冷凝水。
