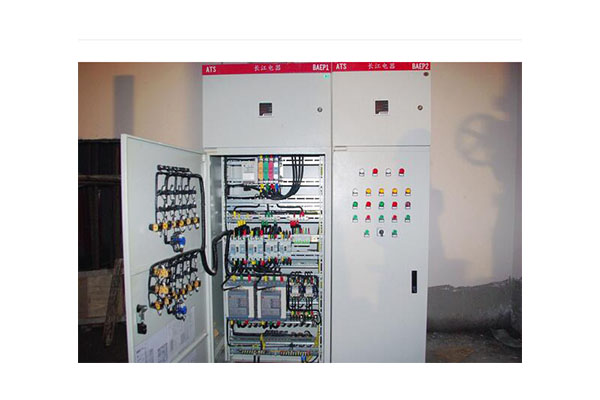

在當今的工業生產中，只要涉及到控制，就離不開可PLC控制柜，而控制柜的布局和設計是制作控制柜的基礎和關鍵，那么大家知道控制柜的布局與結構設計嗎?對此了解多少呢?是不是不清楚呢?接下來我們將為大家介紹一下。

　　1、機柜類型的選擇

　　適用于可PLC控制柜的柜型通常為固定柜，門板為整體柜型，如KB柜、10%折疊柜、16%折疊柜等。不應選擇GGD柜、固定式分體柜和抽屜柜。由于可PLC控制柜柜內的元件基本安裝在整塊板上，如果采用柜門，安裝和調試都不方便。如果要選擇GGD櫥柜，應進行非標準設計。儀表門、前門門和下通風門應組合成一個整體門，前后橫梁應從機柜框架上拆除，以便于安裝和維護。

　　2、機柜通風系統設計

　　機柜的通風方案采用前門，進風口和出風口的形式，后門沒有進風口和出風口。進風口和出風口配有防灰塵的通風過濾器，總尺寸為320毫米320毫米，進風口和出風口面積約為008平方米。由于可編程邏輯控制器機柜中的組件散發的熱量較少，因此可以采用自然對流。如果要加速風速，可以在門板上半部的出口過濾器上安裝一個軸流風扇，將空氣向外排出。機柜的頂蓋沒有通風孔，并且有一個沒有孔的頂蓋。

　　3、行線儲罐規格的選擇

　　行線槽有多種規格。常用的行線槽寬25毫米、40毫米、60毫米、80毫米和100毫米，高40毫米、60毫米、80毫米和100毫米，顏色為灰色。

　　選擇行線槽的原則是根據通過槽的線路(包括絕緣層)的體積之和來選擇槽的規格，約為槽容量的80%，剩余空間便于線路散熱。截面關系可用于計算，即線路(包括絕緣層)的截面之和約為為線槽截面的80%。

　　通常，對于大于6平方米的電纜，不適合使用行線槽來管理線束。然而，有時，為了機柜內整潔美觀的布局，特殊電纜，如網絡電纜和組件的預制電纜，也被放入行線槽。在裝配設計中應給予特殊考慮。線槽應根據線徑和彎曲半徑選擇，電纜應整齊地放入線槽內。

　　4、組件布局的原則

　　機柜中組件的排列通常是從上到下和從左到右。便于操作和維護、經常操作或維護的部件應安裝在容易接近的位置，就高度而言，應盡可能安裝在離地面400毫米至1800毫米的高度范圍內。如果部件較多，可考慮將不經常運行的部件(如DC電源)安裝在柜體內約2000毫米高的位置，底部部件的安裝位置應不低于離地200毫米，否則不能在現場布線。布局時避免在線槽內反復繞線，注意節約成本。

　　4、1穩定電源的布局

　　穩壓電源不需要經常維護，是一種加熱裝置，安裝在機柜的上部，便于散熱。布線較少，槽寬可達40毫米。應考慮整個機柜的槽深，并與布線數量的槽統一(槽深如下)。穩壓電源邊緣與槽之間的凈距約為30毫米。

　　4、2每個單元的布局和布局

　　與中央處理器單元相鄰的單元，盡量是特殊單元和輸入單元，干擾較小。電磁接觸器的線圈和觸點以及外部電路的繼電器是干擾源，因此應與可PLC控制柜分開配置。(大約100毫米以上)

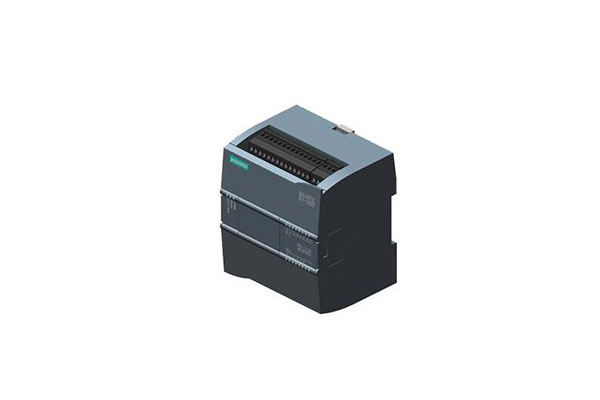

　　此外，該模塊是可PLC控制柜系統的主要組成部分，需要不斷調試和維護，應安裝在方便的位置。安裝模塊時，模塊從左到右排列，便于擴展。信號線很多，一般選擇80毫米寬的線槽。機架上端與線槽之間的凈距約為30毫米，機架下端與線槽之間的凈距約為80毫米。

　　4、3斷路器的布局

　　安裝高度應便于操作，周圍不應有妨礙操作的裝置。一般選用60毫米寬的線槽，斷路器上下邊緣與線槽之間的凈距約為40毫米。安裝時，從左側布置，便于擴展。

　　4、4繼電器和接線盒的布局

　　繼電器和端子排一般布置在機柜前下部或機柜后面，端子排縱向布置，內部線和外部線的線槽應盡可能分開。考慮到布線習慣(左手拿線，右手拿工具)，一般終端左側的線槽為客戶預留，方便外部線，接入，右側的線槽用于內部線管理。如果空間緊張，兩排端子也可以共用一個內部插槽或一個外部插槽，盡量不要內外共用一個插槽(交叉布線的情況除外)，否則管理起來不方便。根據繼電器和端子的數量合理選擇線槽的寬度。對于外部線，現場的進線通常包含備用鐵芯、屏蔽層等。并且電線直徑較粗，因此外部線槽應選擇得盡可能大

　　4、5開關和光纖盒的布局

　　開關和光纖盒一般布置在機柜的下部。預留的布線空間應充分考慮網線和光纖的彎曲半徑，盡可能大，以方便現場網線和光纖的接入。

　　4、6柜內照明

　　機柜頂部配有照明燈，由門控制開關控制。一套在一邊，兩套在兩邊。開門時燈亮，關門時燈滅。

　　4、7接地系統

　　4、7、1接地母線

　　在可編程序控制器系統中，所有裝有可編程序控制器設備的控制柜都應配有保護接地母線和抗干擾接地母線。PE保護接地母線用于連接機架、電源等設備的PE接地點，并與機柜直接連接。TE抗干擾接地母線與機柜絕緣，用于屏蔽外部信號電纜的接地。

　　4、7、2機柜接地

　　用于安裝部件的安裝板等結構件應與機柜框架可靠固定，所用連接器應墊有爪形彈性墊，從安裝板底部用黃綠色導線引至pe排。機柜旋轉部件的接地應使用銅編織帶連接至機柜框架。

　　4、7、3機架接地

　　框架上有特殊的接地螺栓用于連接聚乙烯，將框架連接到聚乙烯母線上。連接聚乙烯母線導體的小橫截面為2mm2。

　　5、機柜布局和結構設計

　　根據以上布局原則，結合原理圖和機柜清單，繪制機柜布局圖。無論是機柜、部件或線槽等附件，都要采用整體尺寸，并按1: 1的比例繪制。布局圖完成后，進行安裝板的結構設計

　   PLC控制柜在設計的過程中，一定要結合實際使用需求，在進行設計時，技術操作需要嚴格規范，為了讓電氣實現自動控制，提高電氣控制柜的制造和設計具有重要意義。
