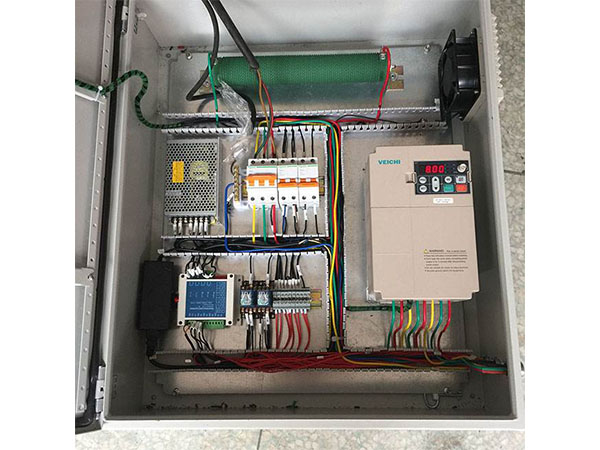

山東PLC控制柜的接地工作一直是很重要的一部分，不過很多人在進行操作時還是會經常出現這樣或者那樣的問題，那我們到底應該如何做到正確的操作呢?下面PLC控制柜廠家--為大家總結了五點注意事項，希望對大家有所幫助。

　　1.山東PLC控制柜的一點接地的原則

　　希望事先考慮到接地線是「決定電位的設施」。正常狀態下，接地線中沒有電流流動(不可將電流回流的返回電路與接地共用)。

　　2.接地時，盡量使用專用接地(其接地極與其他的接地極相距10m以上)。

　　①接地工程用D類接地，盡量是與其他設備的接地分開的專用接地。

　　②無法使用專業接地時，其接地極與其他設備的接地極相連接相連構成共用接地。

　　③特別是要避免與電機/變頻器等大功率設備共用接地，為了防止互相影響，應分別進行接地。

　　④避免向單純以防觸電為目的的多個設備連接的接地極(有時僅為鋼筋)進行接地。

　　⑤接地極應盡量靠近PLC，以便縮短接地線。

　　3.PLC控制柜廠家指出接地上的注意事項

　　①信號線接地與外殼接地為同一接地時，有必要利用絕緣體與通道基板(接地的控制柜等內的金屬板)絕緣。

　　②裝有PLC的柜在電氣上需要和其他設備絕緣設置。這是為了防止受到其他電氣設備漏電流的影響。

　　③有高頻設備時，在將高頻設備接地的同時，裝有PLC的柜本身也要切實接地。

　　④應用屏蔽電纜進行輸入輸出布線時的屏蔽導體的接地，要如圖14所示將靠近PLC側的屏蔽導體連接到外殼接地端子上。另外，至于通信電纜，則要遵守該通信單元的手冊中的屏蔽處理原則。

　　4.PLC的接地端子

　　PLC中設有下面的2個接地端子。

　　與PLC的底板連接，通常用于防止觸電，保護接地端子接地。

　　與噪聲濾波器的中性點連接，在因電源干擾導致誤動作時接地的功能接地端子。

　　將端子正確地接地，雖有使電源的共模干擾減弱的效果，但因為接地反倒拾取了噪聲的情況也很多，因此使用時要注意。

　　5.AC電源單元的布線中，山東PLC控制柜的電源單相接地時，一定將接地相側連接到L2/N(或L1/N)端子側。

　　在了解了上述內容之后，相信大家對于山東PLC控制柜的接地該如何進行操作已經沒有疑問了吧，其實，PLC控制柜的接線工作并不難，只需要根據上述的一些步驟按部就班的操作就好，不過大家在進行接線時，還是要注意安全，這是很重要的。
