安裝要選選擇實用PLC控制柜。如果強電弱電無法分開安裝的話，可以考慮將發熱量大的元器件及較輕的元器件裝在安裝板的上部，經常操作的元器件安裝在有利于操作的位置(如變頻器)。電柜的布線一定要強電弱電分開布線，不要將他們平行布置，接地一定要做。

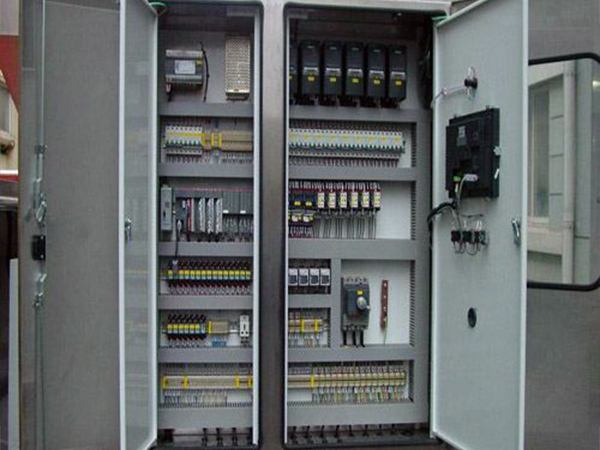

　　考慮熱源在上方的目的是一般電氣控制柜上部安裝有散熱風扇，熱源向上，制冷向下的物理現象。另外，考慮的是盡量使布線短，強、弱電盡量分開敷設，提供抗干擾能力。按常規，一般發熱元件安裝在上部，如變頻器、控制變壓器、直流穩壓電源，其次是電源總開關及各分路電源開關，PLC控制器安裝在中間位置，小型繼電器、接觸器等元件安裝在下側。原因是方便布線，下側是接線端子排、線排、接地線排。

　　布局的基本原則是盡量回避強、弱電集中安裝，如果柜內空間允許，可以分區塊按單元布局，所連接的導線盡量短，強、弱電導線盡量不在一個線槽中敷設，接地線的敷設應該按電源進側--動力負載接地(變頻器)--各單元接地--信號接地的順序排布。電源要求三相五線制供電，柜的外殼、設備外殼必須接地。

　　通常排布由上到下為PLC，繼電器，接觸器，即由弱到強的順序，這樣方便控制元件到驅動元件的接線，邏輯層次清晰。接線端子排在下，方便進出線，減少強電信號線在柜內的盤桓。
